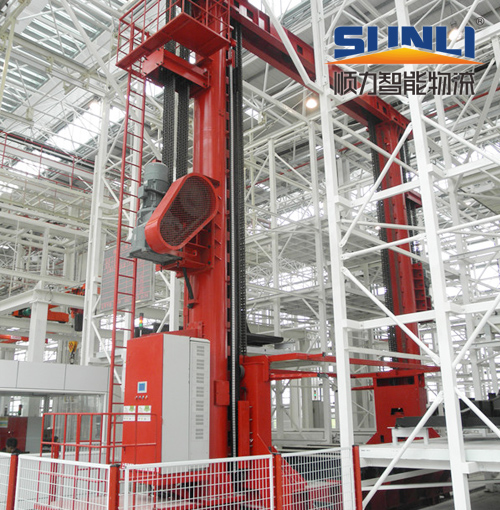

重載堆垛機

所屬分類：堆垛機
點擊次數：
發布日期：2023/04/15
在線詢價

詳細介紹

堆垛機是整個自動化立體倉庫的核心設備,通過手動操作,半自動操作或全自動操作實現把貨物從一搬運到另一處。

采用直線電機做的堆垛機系統 ,其特點:

1.高速堆垛，自由位置設定

2.更高產出，無中斷的連續堆垛

3.提高產品質量，避免手工堆垛造成的材料表面污梁和損傷，保證材料表面的質量

4.快速更換產品系列，可以控制力的大小

5.提高效率

結構簡約
由行走電機通過驅動軸帶動車輪在下導軌上做水平行走，由提升電機通過提升鋼絲繩帶動載貨臺做垂直升降運動，由載貨臺上的貨叉做伸縮運動。

工作原理
通過三維運動可將指定貨位的貨物取出或?qū)⒇浳锼腿胫付ㄘ浳?。水平條碼認址器用于控制堆垛機水平行走位置，垂直條碼認址器用于控制載貨臺升降位置，接近開關用于控制貨叉伸縮位置。通過光通訊信號的轉化，實現計算機控制

全自動化控制
可采用機上控制柜的手動和半自動控制。

A.金屬結構

堆垛機的機架主要是由立柱、上橫梁、下橫梁組成

B.水平行走機構

C.起升機構

D.載貨臺

E.貨叉伸縮機構

F.司機室

G.安全保護裝置

各機構終端限位保護;貨叉伸縮,水平行走,起升三機構運行互鎖;入庫時貨物虛實檢測;貨物超限檢測;急停按鈕;鋼絲繩,松繩和進載保護;堆垛機裝有音響報警裝置,在運行機構啟動前先發出音響信號

H.電氣設備

主要包括電力拖動,控制,檢測和安全保護

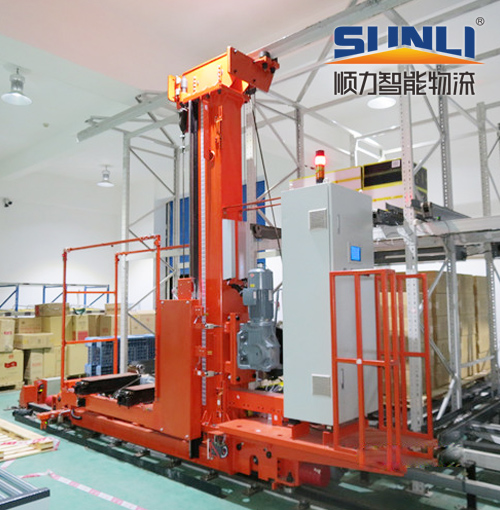

部分構件介紹

1.機體 2.載貨臺

3.行走檢測裝置 4.控制柜

5.伸縮貨叉 6.升降電機

7.水平運行電機 8.維修平臺

9.升降電機平臺 10.控制柜平臺

11.提升檢測裝置 12.維修爬梯
