輕載堆垛機

所屬分類：堆垛機
點擊次數：
發布日期：2023/04/15
在線詢價

詳細介紹

產品介紹

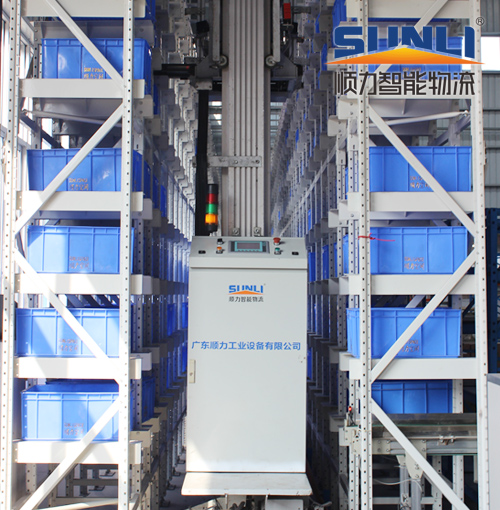

輕載立柱堆垛機是自動化立體倉庫的核心設備，工作期間不但要求定位準確快速，穩定可靠，而且還必須安全有保障。

堆垛機由上下橫梁、立柱、載貨臺、配重以及各種電報控制元件組成，堆垛機依靠主機行走，載貨臺升降，貨叉伸縮使單元貨物在倉庫的三個方向上運動，從而實現將貨物放入/取出貨架的任務，堆垛機的工作能力決定著整個自動化立體倉庫的Z大能力。堆垛機是整個自動化立體倉庫的核心設備,通過手動操作,半自動操作或全自動操作實現把貨物從一搬運到另一處。

采用直線電機做的堆垛機系統 ,其特點:

1.高速堆垛，自由位置設定

2.更高產出，無中斷的連續堆垛

3.提高產品質量，避免手工堆垛造成的材料表面污梁和損傷，保證材料表面的質量

4.快速更換產品系列，可以控制力的大小

5.提高效率

結構簡約

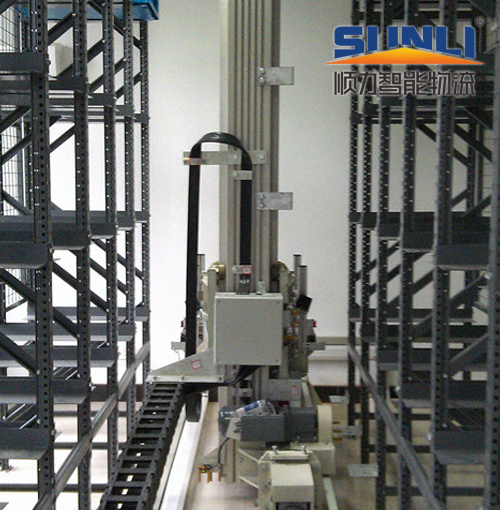

由行走電機通過驅動軸帶動車輪在下導軌上做水平行走，由提升電機通過提升鋼絲繩帶動載貨臺做垂直升降運動，由載貨臺上的貨叉做伸縮運動。

工作原理
通過三維運動可將指定貨位的貨物取出或?qū)⒇浳锼腿胫付ㄘ浳弧Ｋ綏l碼認址器用于控制堆垛機水平行走位置，垂直條碼認址器用于控制載貨臺升降位置，接近開關用于控制貨叉伸縮位置。通過光通訊信號的轉化，實現計算機控制

全自動化控制
可采用機上控制柜的手動和半自動控制。

產品性能

序號	項 目	描述
1	主體材質	Q235，鋁型材
2	搬運單元數量	一般一次搬運一個單元，或按要求制做
3	搬運單元尺寸	標準托盤1200800mm,12001000mm或按要求制做
4	單元貨物重量	10～2000kg或按要求制做
5	運行速度	5～240m/min,變頻調速
6	提升速度	5～50m/min，變頻調速
7	出叉速度	40m/min
8	貨叉品牌	米亞斯或同級品牌或自己生產
9	定位精度	±5mm
10	定位方式	激光認址或條碼定位
11	控制方式	手動，半自動，聯機全自動
12	電源電壓	國內標準工頻工業用電，3相，380V，50Hz
13	供電方式	滑觸線
14	通訊方式	有線
